Máquina Modelo ITDU 40
Marca :
Gutierrez
Unidade :
Peça
Especificações :
Quantidade:
Especificação:
__________________________________________________________________
Máquina Modelo ITDU 40
__________________________________________________________________
Descrição do produto:

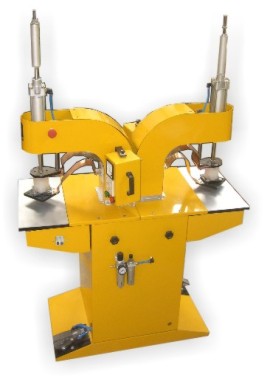

Máquina projetada para soldar qualquer material a base de pvc em linha reta ou em curva, possui uma distância maior entre o pistão e coluna de fixação, em particular o modelo apresentado possui dois cabeçotes, favorecendo a fabricação de produtos que necessitam de várias soldas diferentes, eliminando o tempo de troca do ferramental.
Ótima resposta operacional com baixo nível de manutenção.
A maquina é composta de:
Estrutura principal em aço reforçado com acabamento em solda-mig.
Unidade pneumática para manutenção do ar.
Cilindro pneumático reforçado, especial p/ alta freqüência com ajuste de curso na descida.
Painel elétrico interno.
Painel de comando externo.
Unidade geradora de potência e alta freqüência:
Válvula osciladora modelo tb5 2500
Transformador elevador de tensão alta isolação (linha +B -B)
Transformador abaixador de tensão com tape de ajuste ( alimentação de filamento).
Bobina de oscilação p/ 27 MHz.
Capacitor disco cerâmico 8/10/15 KVAR.
Resistor cerâmico tubular para polarização.
Ponte retificadora de tensão.
Circuito de proteção de sobre carga p/ válvula.
Materiais não ferrosos p/ condução e blindagem da alta freqüência.
Dados técnicos:
Potência de saída: 4 kw
Potência de entrada: 6 kva
Área de solda: 80 cm2.
Entrada de força: 220 v x 60 hz monofásica.
Corrente de entrada: 28 a
Refrigeração: ar forçado.
Comando de descida do pistão: pedal pneumático.
Capacidade operacional: 1000 ciclos/hrs.
Prensa pneumática: 250 kg
Pressão regulável: 0 a 10 kg/cm2
Consumo médio de ar: 64 lpm
Pressão média de trabalho: 6 kg/cm2
Área útil de trabalho (mesa): 230 mm x 600 mm x 5/8.
Dimensões: comprimento 1150 mm, largura 700, altura 1650.
Peso bruto: aprox. 130 kg.
