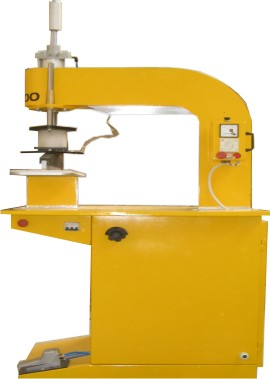

Máquina Modelo ITG 100
__________________________________________________________________
Descrição do produto:
Máquina projetada para soldar qualquer material a base de pvc em linha reta ou em curva, entre outras vantagens possui uma cavidade atrás da mesa de trabalho, aumentando o espaço para acondicionar maior quantidade de material, facilitando a fabricação de produto com grande formato, possui estrutura reforçada em aço carbono soldado por mig.
Oferece uma ótima resposta operacional com baixo nível de manutenção.
Ideal para a fabricação de:
Barracas de Camping, Colchonetes, Barcos Infláveis, Coletes Salva-Vidas, Containeres, Armazéns Infláveis, Toldos e Coberturas, Capotas para Autos, Capas para Chuva, Guarda-Chuvas, Etiquetas de Bagagem, Infláveis de PVC, Porta-Nota, Porta-Cheque, Porta-Documento, Lonas,
Barracas, Piscinas, Etc...
A maquina é composta de:
Estrutura principal em aço reforçado com acabamento em solda-mig.
Unidade pneumática para manutenção do ar.
Cilindro pneumático reforçado, especial p/ alta freqüência com ajuste de curso na descida.
Painel elétrico interno.
Painel de comando externo.
Unidade geradora de potência e alta freqüência:
Válvula osciladora modelo 3CX 2500 f3
Transformador elevador de tensão alta isolação (linha +B -B)
Transformador abaixador de tensão com tape de ajuste ( alimentação de filamento).
Bobina de oscilação p/ 27 MHz.
Capacitor disco cerâmico 8/10/15 KVAR.
Resistor cerâmico tubular para polarização.
Ponte retificadora de tensão.
Circuito de proteção de sobre carga p/ válvula.
Materiais não ferrosos p/ condução e blindagem da alta freqüência.
Dados técnicos:
Potência de saída: 10 kw
Potência de entrada: 15 kva
Área de solda: 200 cm2.
Entrada de força: 220/380 v x 60 hz trifásica/ monofásica.
Corrente de entrada: 33/20 a - mono 55 a
Refrigeração: ar forçado.
Comando de descida do pistão: pedal pneumatico.
Capacidade operacional: 900 ciclos/hrs.
Prensa pneumática: 980 kg
Pressão regulável: 0 a 10 kg/cm2
Consumo médio de ar: 180 lpm
Pressão média de trabalho: 6 kg/cm2
Área útil de trabalho (mesa): 400 mm x 900 mm x 22.
Dimensões: comprimento 1050 mm, largura 900 mm , altura 2100 mm.
Peso bruto: aprox. 650 kg.
|
